HFM-U系列全塑型耐腐耐磨后吸泵——安裝尺寸與重量

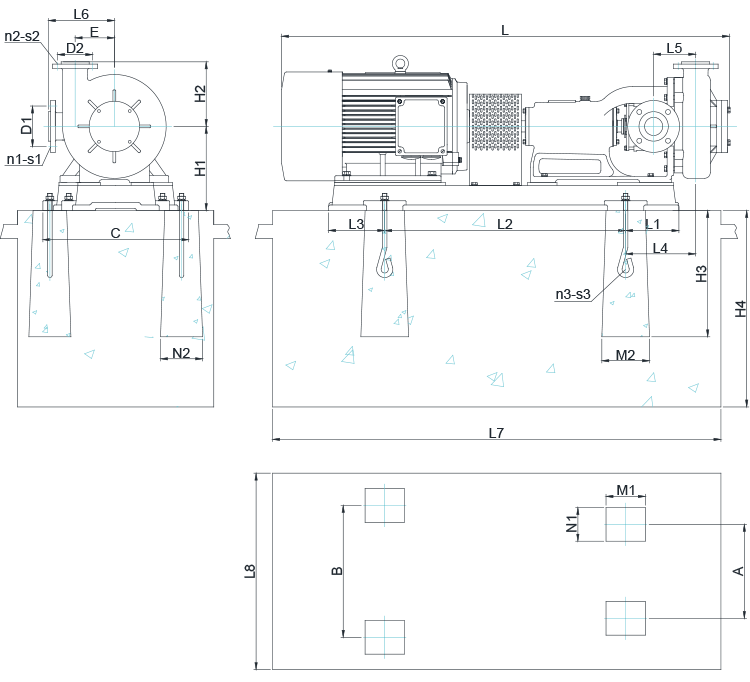

HFM-U系列全塑型耐腐耐磨后吸泵安裝尺寸圖

型號 配套電機 A B C E H1 H2 L L1 L2 L3 L4 L5 L6 h n3-s3 D1 n1-s1 D2 n2-s2 M1 M2 N1 N2 H3 L7 L8 H4 重量kg
50HFM-U 1.1kW-4 290 290 330 106.5 242 190 975 150 500 117 215 119 185 25 4-M12×300 125 4-Φ18 110 4-Φ14 140 170 120 150 350 1200 550 500 180
0.75kW-4 290 290 330 106.5 242 190 950 150 500 117 215 119 185 25 4-M12×300 125 4-Φ18 110 4-Φ14 140 170 120 150 350 1200 550 500 180
1.5~2.2kW-2 290 290 330 106.5 242 190 1000 150 500 117 215 119 185 25 4-M12×300 125 4-Φ18 110 4-Φ14 140 170 120 150 350 1200 550 500 180
3kW-2 290 290 330 106.5 242 190 1035 150 530 125 215 119 185 25 4-M12×300 125 4-Φ18 110 4-Φ14 140 170 120 150 350 1200 550 500 190
4kW-2 290 290 330 106.5 242 190 1055 150 530 126 215 119 185 25 4-M12×300 125 4-Φ18 110 4-Φ14 140 170 120 150 350 1200 550 500 200
5.5~7.5kW-2 290 325 365 106.5 242 190 1110 150 563 117 215 119 185 25 4-M12×300 125 4-Φ18 110 4-Φ14 140 170 120 150 350 1200 550 500 220
65HFM-U 5.5~7.5kW-2 335 355 405 125 280 218 1345 190 730 180 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1500 600 550 320
11~15kW-2 335 425 475 125 280 218 1450 190 830 180 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 350
18.5kW-2 335 425 475 125 280 218 1510 190 830 180 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 365
65HFM-U-H 1.1kW-4 335 335 385 140 280 230 1175 190 650 155 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 280
2.2~3kW-4 335 335 385 140 280 230 1235 190 650 155 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 280
5.5~7.5kW-2 335 335 385 140 280 230 1345 190 650 155 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 320
11~15kW-2 335 425 475 140 280 230 1450 190 830 180 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 350
18.5kW-2 335 425 475 140 280 230 1510 190 830 180 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 365
22kW-2 335 425 475 140 280 230 1545 190 830 180 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 550 400
30kw-2 335 470 520 140 300 230 1600 190 830 200 250 150 235 35 4-M16×300 145 4-Φ18 125 4-Φ18 140 170 120 150 450 1600 700 700 460
80HFM-U 2.2~3kW-4 335 335 385 125 280 228 1230 190 650 155 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1500 600 550 300
4kW-4 335 335 385 125 280 228 1250 190 650 155 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1500 600 550 300
7.5kW-2 335 355 405 125 280 228 1340 190 730 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1500 600 550 320
11~15kW-2 335 425 475 125 280 228 1450 190 830 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 350
18.5kW-2 335 425 475 125 280 228 1510 190 830 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 360
22kW-2 335 425 475 125 280 228 1540 190 830 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 400
80HFM-U-H 2.2~3kW-4 335 335 385 140 280 230 1200 190 650 155 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 290
4kW-4 335 335 385 140 280 230 1255 190 650 155 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 300
7.5kW-2 335 355 405 140 280 230 1350 190 730 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 320
11W-2 335 425 475 140 280 230 1460 190 830 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 365
18.5kW-2 335 425 475 140 280 230 1500 190 830 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 365
22kW-2 335 425 475 140 280 230 1545 190 830 180 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 550 400
30~37kW-2 335 470 520 140 300 230 1600 190 860 200 250 150 235 35 4-M16×300 160 4-Φ18 145 4-Φ18 140 170 120 150 450 1600 700 700 500
100HFM-U 3kW-4 335 335 385 130 280 225 1230 190 650 155 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 250
4kW-4 335 335 385 130 280 225 1250 190 650 155 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 250
5.5kW-4 335 355 405 130 280 225 1350 190 730 180 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 300
7.5kW-4 335 355 405 130 280 225 1385 190 730 180 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 320
15kW-2 335 425 475 130 280 225 1440 190 830 180 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 350
18.5kW-2 335 425 475 130 280 225 1510 190 830 180 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 360
22kW-2 335 425 475 130 280 225 1545 190 830 180 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 400
30kW-2 335 470 520 130 300 225 1600 190 860 200 250 150 225 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 700 500
45kW-2 335 520 570 130 325 225 1660 190 860 265 250 150 225 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 800 700 600
100HFM-U-H 4kW-4 335 335 385 140 280 235 1255 190 650 155 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 250
5.5kW-4 335 425 475 140 280 235 1325 190 830 180 250 150 225 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 550 260
30~37kW-2 335 470 520 140 300 235 1600 190 860 200 250 150 225 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 700 700 520
45kW-2 335 520 570 140 325 235 1660 190 860 265 250 150 235 35 4-M16×300 180 4-Φ18 160 4-Φ18 140 170 120 150 450 1600 800 700 600
55kW-2 390 630 720 140 420 235 1740 230 1000 150 305 150 225 35 4-M20×300 180 4-Φ18 160 4-Φ18 160 190 120 150 450 1800 900 800 650

注：1. 表中基礎安裝尺寸（A/B/L2）保證與泵底座匹配連接；基礎土建尺寸(L7/L8/H4)僅供參考，實際施工請以工程設計要求為準。
　　2. 表中重量為配標準電機時的整機重量。
　　3. 進出口法蘭尺寸引用標準：GB/T 9116-2010 PN 1.0MPa。
　　4. 本公司保留修正安裝尺寸及重量數據的權利，恕不另行通知。
